Mainboard



Motherboard adalah papan dimana komponen-komponen komputer ditancapkan dan dapat saling berhubungan. Tipe-tipe Mainboard ini banyak sekali, namun kualitas motherboard ini ditentukan dengan chipset yang tertanam didalamnya seperti: Gigabyte, Intel, SIS, Nvidia Nforce, VIA dan lain sebagainya.


Contoh komponen pendukung mainboard, lengkap dengan spesifikasinya:

CPU
• LGA 775
Chipset
• Northbridge : Intel® 955X
• Southbridge : Intel® ICH7R
Memory
• Type: Dual Channel, DDRII 667/533/400, ECC
• DIMM slots: 4 DIMMs for DDR2 8GB Max
Front Side Bus
• 1066/800 / 533 MHz FSB
Expansion Slots
• 1 x PCI Express 100Mhz X 16
• 2 x PCI Express 100Mhz X 1
• 3 x PCI
• 1 x DPS slot
External hardware
• Broadcom 5751*2
• Realtek ALC882M
• 6*Serial ATA II, 3*PATA
• Silicon Image Sil3132 SATA II controller
• GigaRAID ITE8212 IDE RAID controller
• IEEE1938 1394b
Internal I/O Connectors
• 1 x U-Plus D.P.S connector
• 6 x Serial ATA II 3.0Gb/s connectors
• 1 x UDMA ATA 100/66/33 connectors
• 2 x UDMA ATA 133/100/66 connectors
• 1 x FDD connector
• 2 x IEEE1394b connectors (supports 3 ports)
• 2 x USB 2.0/1.1 connector (supports 4 ports)
• 3 x Cooling fan pin headers
• 1 x Game/Midi connector
• BlueTooth
Dari spesifikasi yang tertera diatas, kita dapat mengetahui beberapa hal, yakni :

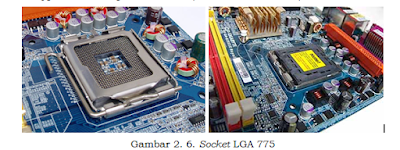

Untuk socket dan prosessor menggunakan tipe LGA 775 (jenis prosessor terbaru intel type EE berkecepatan 1066Mhz, keluaran tahun 2005).

Beberapa hal lain yang perlu diperhatikan untuk mengenali mainboard dan komponen yang terdapat didalamnya (on-board):
 Konektor Power
Adalah pin yang menghubungkan antara mainboard dengan power supplay pada cassing. Untuk mainboard dengan konektor AT, maka power supplay yang dibutuhkan juga type AT. Sedangkan mainboard dengan konektor ATX , maka power supplay-nya harus type ATX
 Slot / Socket Processor
CPU Slot / Socket
Pentium (Clasic) : Socket 4/5/7
Pentium Over Drive : Socket 4/5/7
Pentium MMX : Socket 7
AMD K6 - K6-II - K6-III : Socket 7
Pentium Pro : Socket 8
Cyrix : Socket 370
Celeron : Socket 370
Celeron, Pentium II - P III : Slot 1
Athlon : Slot A
Duron, Athlon XP : Socket A/462/754/939
Opteron : Socket 940
Xeon : Slot 2
Itanium I : Socket 418
Itanium II : Socket 611
Pentium IV : Socket 423 / 478 / LGA775
Pentium IV-based Xeon, Xeon MP : Socket 603

 Slot Memory
Pada Mainboard terdapat beberapa slot memory PC yang umum, yaitu:
 SIMM (Single Inline Memory Module) pin= 72
 DIMM (Dual Inline Memory Module) pin= 168 / 184
 RIMM (Rambus Inline Memory Module) pin= 184
 Micro-DIMM pin= 68/144/172
 SO DIMM (untuk Laptop) pin=72/144/200
 Bateray CMOS
Berfungsi untuk memberikan tenaga pada mainboard di dalam mengenali konfigurasi yang terpasang sewaktu komputer dimatikan atau belum mendapat suplay daya dari power suplay, salah satunya adalah untuk pengaturan jam.

 BIOS (Basic Input Output System)
Yaitu kumpulan informasi dari sebuah mainboard berupa software yang berisi perintah–perintah dasar. BIOS berfungsi sebagai sarana komunikasi antara system operasi dengan hardware yang terdapat/terhubung pada mainboard.

 CMOS (Complementary Metal Oxide Semiconductor)
Sebuah sirkut terintegrasi (IC) atau chip yang menampung informasi BIOS. Software BIOS biasanya bisa diakses/dikonfigurasi pada setup CMOS saat PC melakukan booting (sirkuit ini merupakan ROM komputer).

 Chipset
Adalah chip – chip yang mengatur aliran data antara subsistem sebuah PC, dan menentukan piranti apa saja yang didukung oleh mainboard tersebut.Pada mainboard terdapat 2 chip utama:
1. Chip Northbridge yang mengontrol aliran data dari Processor, port AGP dan Memory utama.
2. Chip Southbridge yang mengontrol aliran data dari bus PCI, interface Harddisk dan peralatan PC external lainnya.

 FSB
Yaitu kecepatan bus dari system pada mainboard. Pentium III memiliki FSB 100 atau 133 MHz. Sementara P4 memiliki FSB 400 MHz ( 4 x 100 MHz) hingga 1066MHz. Processor AMD Duron memiliki FSB 200 MHz (2 x 100 MHz) dan Athlon memiliki FSB 266 MHz. Clock speed sebuah processor merupakan perkalian sebuah nilai (multiplier) dengan FSB. Misalnya P III 800 MHz adalah hasil dari perkalian 6,5 x 133 MHz atau 8 x 100 MHz.
2.3. Prosesor
Prosesor merupakan otak atau mesin dari sebuah PC, terkadang disebut mikroprosesor atau juga central processing unit (CPU), yang melakukan perhitungan (fungsi ALU) dan pemrosesan sistem.
Ketika kita menyebutkan kata “prosessor”, maka seringkali yang terbayang kemudian adalah image perusahaan pembuat prosesor tersebut, seperti Intel, AMD, VIA/Cyrix dan lain-lain. Kemudian diikuti dengan seri keluaran produk tersebut dan keterangan tentang kecepatannya, seperti Pentium 4 - 2,4GHz, AMD 64 Athlon-3200+, Pentium-M Centrino, Celeron 2.0GHz, Cyrix III-600Mhz dan lain-lain.
Terdapat 2 kelas prosesor yang diedarkan pada konsumen saat ini, yaitu:
1. Kelas Mainstream / Power / Performance / High-End Processor yang diwakili oleh keluarga prosesor Pentium (II, III, & 4) dari Intel dan keluarga Athlon (Thunderbird, XP, Sempron) dari AMD.
2. Kelas Value/Low-End Processor diwakili oleh Intel Celeron, AMD Duron, VIA Cyrix dan Transmeta.
Yang menjadikan perbedaan kelas tersebut adalah kecepatan, fitur serta jumlah cache memorynya.
 L1 Cache yaitu sejumlah kecil SRAM memori yang digunakan sebagai cache yang terintegrasi di dalam modul yang sama pada processor. L1 cache ini dikunci pada kecepatan yang sama pada processor. Berfungsi untuk menyimpan secara sementara instruksi dan data serta memastikan processor mempunyai suplay data yang stabil untuk diproses, sementara memori mengambil dan menyimpan data baru.
 L2 Cache terdiri dari chip SRAM yang terletak didekat processor, namun untuk generasi processor terbaru L2 cache onchip (sudah menyatu dengan prosesor). L2 cache mempunyai fungsi yang sama dengan L1 Cache dan lebih dikenal dengan nama secondary cache yang kecepatannya lebih rendah dari L1 cache (namun kapasitas lebih besar).


2. 1 Daftar produksi prosesor dari beberapa Vendor

INTEL AMD + VIA/Cyrix TRANSMETA & etc
Desktop prosesor

Intel X86 (IA-64 below!)
G5 - Pentium
G5 - Pentium/MMX
G6 - Pentium Pro

Pentium II
G6 - Pentium II
G6 - Timna

Pentium III (.18)
G6 - Pentium III – Coppermine

P III (.13 - Tualatin)
G6 - PIII-T - Desktop
G6 - PIII-T - Celeron
G6 - PIII-T - Mobile
G6 - PIII-T - Server

Pentium 4 (.18)
G7- Pentium 4 - Willamette


Pentium 4 (.13)
G7- P4 Northwood
G7- P4 Extreme Edition

Pentium 4 (.09)
G7 - P4 - Prescott
G7 - P4 - Tejas

Pentium 5 (.09)
G8 - P5 - Nehalem

Intel Celeron
G6 - Celeron - PII
G6 - Mob Celeron - PII
G6 - Celeron - PIII
G6 - Mob Celeron - PIII
G6 - PIII-T - Celeron
G7 - Celeron - P 4
G7 - Mob Celeron - P4
G7 - Celeron D - P4

Mobile Processor

G6 - Mobile PII
G6 - Mobile PIII
G6 - Mob Celeron - PII
G6 - Mob Celeron - PIII
G6 - PIII-T – Mobile
G7 – Pentium M
G7 – Celeron M
G7 - Mobile P4 (P4-M)
G7 - Mobile Celeron

Centrino platform
Pentium-M / Banias
Pentium-M / Dothan

Server Processor Xeon
G6 - PII - Xeon
G6 - PIII - Xeon
G7 - Xeon - Foster
G7- Xeon MP - Foster
G7- Xeon DP - Prestonia
G7- Xeon MP - Gallatin
G7 - Xeon DP - Nocona
G7 - Xeon MP - Potomac

Intel IA-64 (.18)
Itanium
Itanium 2

Intel IA-64 (.13)
Madison
Deerfield
Montecito

Intel IA-64 (.095)
Chivano
Tanglewood
AMD X86
K5

K6
K6 K6 Mobile
K6-2
K6-2 P Mobile
K6-2+
K6-III
K6-III P Mobile
K6-III+

Athlon-K7
Athlon Classic

Athlon-ThunderBird (.18)
Athlon Duron (up to950)
Duron Mobile

Athlon-Palomino (.18)
Athlon XP
Athlon MP
Athlon 4 Mobile
Duron Mobile
Duron - Morgan

Athlon-Thoroughbred/Barton (.13)
Athlon XP Mobile / -M
Athlon XP (Tbred)
Athlon MP (Tbred)
Duron Athlon XP (Barton)
Sempron
Sempron Mobile

AMD X86-64
Athlon 64
Athlon 64 Mobile
Athlon 64 Mobile DTR
Athlon 64 - FX
Opteron

AMD X86-64-dual-core
Toledo

AMD K9

VIA
Cyrix III - S1
Cyrix III Mobile
C3 - Sam2
C3 - Ezra
C3 - Ezra-T
C3 - Mobile
C3 - Nehemiah
C3 - Antaur
C4 - Esther

Via/IDT old X86
WinChip
WinChip-2/2-3D
WinChip-3
WinChip-4

Via/Cyrix old X86
6x86
MII
MII+
MIII

Sun
UltraSparc-I
UltraSparc-II
UltraSparc-III
UltraSparc-IV
UltraSparc-V
Niagara Rock

SGI
R4000 - R5/8000 - R10/12000
R14000 - R16000 - R18000 - R20000
Transmeta X86
TM3200
TM3300
TM3400

Crusoe
TM5500 (.13)
TM5700 (.13)
TM5900 (.13)
TM6000 (defunct)
TM5400 (.22)
TM5600 (.18)
TM5800 (.13)

Efficeon
TM8300 (.13)
TM8600 (.13)
TM8500 (.09)
TM8800 (.09)

Rise Tech. X86
mP6
mP6 Tiger
mP6 II
SiS X86
SiS 550

National Semi / Cyrix integrated chips
MediaGX / PC
MXi

LAIN-LAIN

PowerPC
601
603
604
G3


IBM-specific
G3 - 750CX
G3 - 750CXe
G3 - 750FX
G3e
Power3
Power3-II
Power4 / 4+
Power5 / 5+
PowerPC 970 / G5
PowerPC 980 / G6


Motorola-specific
G4
G5
G5+
G6
G7


Alpha
21164PC
21164
21264
21264A
21264B
21364
21464

Hewlett Packard
PA-8500
PA-8600
PA-8700
PA-8800
PA-8900

Elbrus
E2K

FUJITSU
SPARC64 V

Bersambung.........
