2.4.Memory



Beberapa tipe memory :
 EDO RAM
 SDRAM (Synchronous Dynamicc RAM)
Pertama kali dirilis, SDRAM masih berkutat pada frekuensi kerja 66 MHz, kemudian berkembang menjadi 100 MHz dan terakhir 133 MHz. Lebar bandwith data yang ditransfer berkisar ± 800 Mb/s (PC 100). Adapun untuk kapasitasnya mulai dari 16 hingga 512 Mb dengan jumlah pin=168.

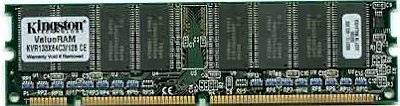

Gambar 2. 16. Memory SDRAM


 DDR SDRAM (Double Date Rate SDRAM)
Sebuah modul DDR SDRAM terdiri dari 184 pin yang memiliki jalur data 64 bit. Secara fisik DDR hanya memiliki satu lubang pada pinnya. Sehingga membedakannya dengan SDRAM. Semua jenis DDR baik PC 1600, 2100, 2700, 3200 memiliki jumlah pin yang sama. Kelebihan DDR adalah memiliki teknologi yang mampu meningkatkan througput data memori 2 x lebih cepat dari SDRAM, karena bekerja pada bus 200 dan 266 MHz. Angka PC 1600/2100 pada DDR diperoleh dari perhitungan sbb:
Lebar bus memory dibagi 8 bit dikali data rate. Sebagai contoh lebar bus memory modul 184 pin DDR adalah 64 bit, Date rate dari DDR sekitar 266 MHz, maka data ini menghasilkan puncak lebar pita data = 64 / 8 x 266 MHz = 2128 = 2100 MHz


Gambar 2. 17. Memory DDR SDRAM

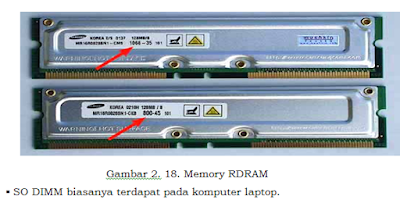

 RDRAM (Rambus Double RAM)
Rambus adalah tipe memori khusus untuk Intel P4. Nama rambus diambil dari perusahaan pembuatnya, yaitu Rambus Inc. Tipe RDRAM menggunakan slot RIMM (Rambus In line Memory Module) yang harus diisi penuh. Untuk mengatasi hal tersebut biasanya menggunakan modul – modul dummy yang berfungsi melengkapi slot RDRAM tersebut. Tipe RDRAM yaitu PC 600, PC 700, PC 800 yang masing – masing bekerja pada bus 600, 700 dan 800 MHz. Tipe memori inilah yang paling mahal dibandingkan yang lainnya.


2.5. VGA Card

VGA CARD



Merupakan penghubung antara CPU dengan Monitor. Jenis VGA card:
1. Card Monochrom digunakan untuk monitor monochrom dengan tampilan warna hitam / putih atau pada umumnya hijau. Card ini hanya 8 bit.
2. Card Color Graphics Adapter digunakan untuk monitor CGA. Card ini dapat digunakan dua macam monitor , karena card ini dapat kita ubah dari CGA menjadi monochrom dan sebaliknya.
3. Card Enhanced Graphics Adapter digunakan untuk monitor EGA, card EGA sama dengan card CGA perbedaannya terdapat pada teks yang ditampilkan, EGA lebih halus dari CGA.
4. Card Video Graphics Adapter digunakan untuk monitor VGA dan SVGA
5. SVGA card digunakan untuk monitor VGA ataupun SVGA. SVGA dapat dibagi dalam beberapa jenis:
- SVGA card 16 bit
- SVGA card 32 bit
- SVGA card 64 bit
- SVGA card 128 bit
Memory yang digunakan dalam card SVGA adalah untuk menampilkan teks supaya karakter lebih kecil dan halus serta warna – warna resolusi bisa lebih diperbanyak.
