KONSEP DASAR HARDWARE & SOFTWARE KOMPUTER (Part 3)

2.1. Cassing dan Power Supply
Cassing merupakan tempat dari komponen – komponen yang akan kita rakit. Casing terdiri dari bermacam – macam bentuk antara lain:
a. Cassing Desktop
b. Cassing Tower
c. Cassing Slim
Power Supplay merupakan sumber energi untuk sebuah komputer yang berfungsi mengubah arus AC menjadi DC. Jenis power supplay untuk PC yang beredar dipasaran untuk komputer rakitan ada 2:
a. AT
 Kabel power mainboard terpisah dengan nama pin 8 dan pin 9
 Cara mematikan komputer masih manual melalui tombol / swicth

b. ATX

 Kabel power mainboard tidak terpisah
 Untuk mematikan komputer bisa melalui system operasi karena power on/off-nya dikendalikan oleh mainboard

Tips !!! Untuk menguji kondisi power supply masih berfungsi atau tidak, kita bisa menghubungkan konektor dari kabel berwarna hijau dengan salah satu konektor kabel berwarna hitam (grounding) atau abu-abu.
Perhatikan ! Periksa apakah kipas (fan) power supply tersebut masih berputar atau tidak. Kalau setelah dihubungkan ternyata kipas tidak berputar, maka ada kemungkinan power supply rusak

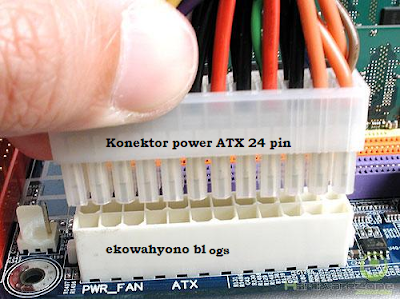

Untuk saat ini Power Supply tipe konektor ATX lebih banyak digunakan (yang terbaru ATX conn 24 pin).
Daya yang dikeluarkan terdiri dari: 100 Watt, 150 Watt, 200 Watt, 250 Watt, 300 Watt, 350 Watt, 400 Watt, 450 Watt, 500 Watt, hingga 650 Watt.
Berikut ini rincian output tegangan power supply ATX untuk Mainboard (Motherboard) 400-450 watt:
1. Kabel Hitam : 7 kabel merupakan grounding
2. Kabel Merah : 4 kabel, output +5 volt, 35A
3. Kabel Putih : 1 kabel, output -5 volt, 0,5A
4. Kabel Kuning : 1 kabel, output +12 volt,15-18A
5. Kabel Biru : 1 kabel, output -12 volt, 0,8A
6. Kabel Orange : 3 kabel, output +3,3 volt, 22A
7. Kabel Hijau : 1 kabel, PS-ON (untuk switch)
8. Kabel Grey : 1 kabel (Abu-abu) PW-OK
Rincian pengeluaran tegangan power supply untuk Floppy Disk Drive, Hard Disk , CD ROM, dan media tambahan lainnya :
1. Kabel Merah : 1 kabel, output 5 volt (+)
2. Kabel Hitam : 2 kabel, grounding (-)
3. Kabel Kuning : 1 kabel output 12 volt (+)
